Kombiniertes Multi Light- und Advanced Bordcomputer Modul passend für BMW Z4 (E85 / E86), alle Baujahre
Das ABC / Multi Light-Modul kann auch zusammen mit folgenden Modulen verbaut werden:
AIO - Verdeckkomfortmodul
Voraussetzung:

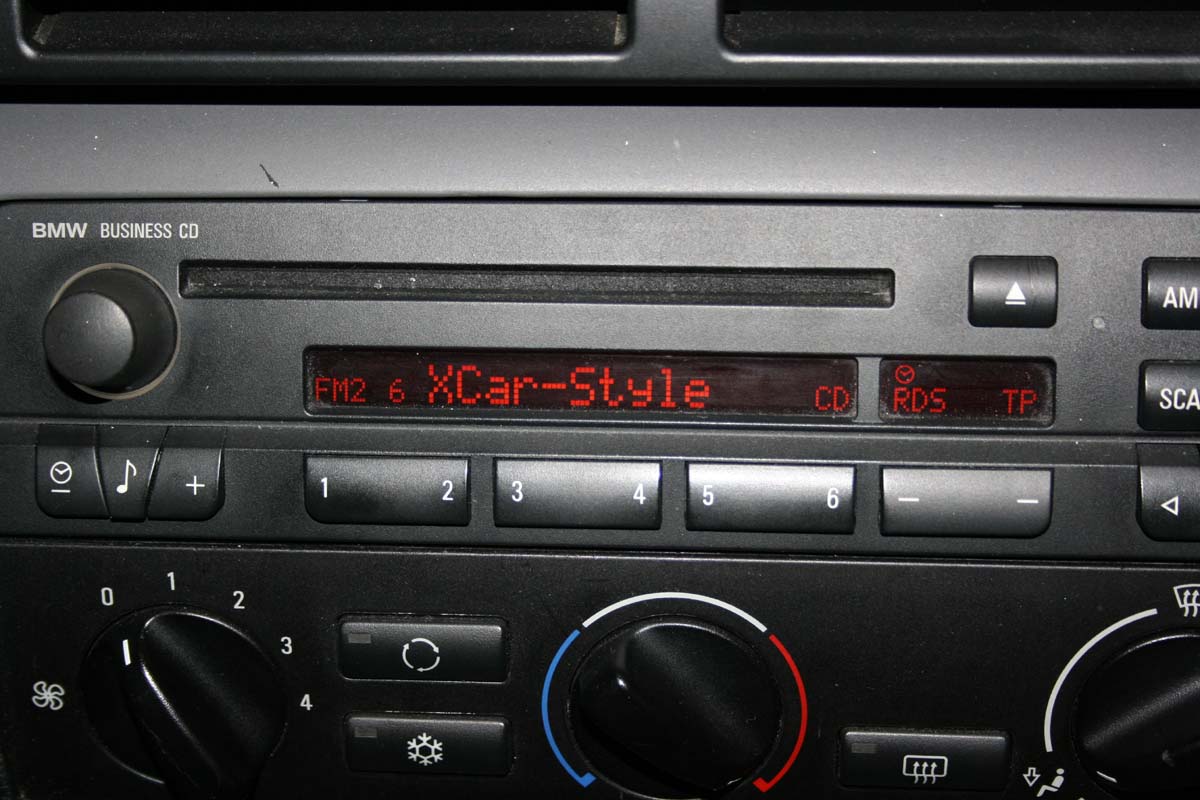

Voraussetzung für die Anzeige der Daten des Advanced Bordcomputers ist ein verbautes serienmäßiges BMW Radio mit RDS-Funktion oder ein original BMW Navigationssystem und zudem ein "High Kombi". Zudem wird ein Bordcomputer mit vorhandenem "BC-Taster" benötigt.
Zudem darf die Komfortblinker-Funktion seitens des BMW-Steuergerätes nicht aktiv sein (wenn das Fahrzeug bereits damit ausgestattet ist), da sonst eine Programmierung des Moduls nicht möglich ist.
Funktionen des Multi Light-Moduls:
In diesem Modul sind folgende Funktionen vereint:
Komfortblinker:
Durch einmaliges Antippen des Blinkers, erfolgen automatisch drei Blinksignale.
Abbiegelicht:
Sobald das Abblendlicht aktiviert ist und den Blinker betätigen, schalten sich beide Nebelscheinwerfer ein und leuchten den Kurvenbereich aus. Nach wenigen Sekunden erlöschen die Nebelscheinwerfer automatisch. Das Abbiegelicht funktioniert ausschließlich unter einer gefahrenen Geschwindigkeit von 40 km/h.
Tagfahrlicht:
Nach dem Starten des Motors und ausgeschaltetem Abblendlicht, wird das Tagfahrlicht automatisch aktiviert. Als Tagfahrlicht können die Nebelscheinwerfer, das Abblendlich, die Blinker (US-Beleuchtung) und die Rücklichter, sowie jede mögliche Kombination aus diesen, gewählt werden.
Wenn das Abblenglicht durch die Automatikfunktion Ihres Fahrzeuges (wenn vorhanden), oder Sie selbst aktiviert wird, erlischt das Tagfahrlicht wieder.
Coming Home:
Sind Sie zuletzt mit angeschaltetem Abblendlicht gefahren und schalten dieses erst nach dem Abziehen des Zündschlüssels aus, wird die Coming Home Funktion für eine wählbare Zeit zwischen 15 und 75 Sekunden aktiviert. Als Leuchteinheiten können das Standlicht, das Abblendlicht, das Fernlicht, die Nebelscheinwerfer, die Blinker und das Rücklicht, sowie jede mögliche Kombination aus diesen, gewählt werden. Die Programmierung der Leuchteinheiten und der Leuchtdauer geschieht durch den User über ein Programmiermenü.
Auffindbeleuchtung:
Öffnen Sie Ihr Fahrzeug mit der originalen Schlüsselfernbedienung, wird die Auffingbeleuchtung aktiviert und leuchtet Ihnen für einen wählbaren Zeitraum von 15-75 Sekunden den Weg zum Fahrzeug. Als Leuchteinheiten können hierzu das Standlicht, das Abblendlicht, das Fernlicht, die Nebelscheinwerfer, die Blinker und das Rücklicht gewählt werden. Selbstverständlich ist ebenso jede beliebige Kombination hieraus möglich. Die Programmierung der Leuchteinheiten und der Leuchtdauer geschieht durch den User über ein Programmiermenü.
Verschlussbeleuchtung:
Schließen Sie Ihr Fahrzeug mit der originalen Schlüsselfernbedienung, wird die Auffingbeleuchtung aktiviert und leuchtet Ihnen für einen wählbaren Zeitraum von 15-75 Sekunden den Weg aus. Als Leuchteinheiten können hierzu das Standlicht, das Abblendlicht, das Fernlicht, die Nebelscheinwerfer, die Blinker und das Rücklicht gewählt werden. Selbstverständlich ist ebenso jede beliebige Kombination hieraus möglich. Die Programmierung der Leuchteinheiten und der Leuchtdauer geschieht durch den User über ein Programmiermenü.
Fenster- / Schiebedachfernbedienung:
Durch das zweimalige Drücken der "Öffnen", bzw. "Schließen"-Taste auf der originalen Schlüsselfernbedienung, werden die Fenster, bzw. das Schiebedach geöffnet oder geschlossen. Welche Fenster und ob das Schiebedach hierbei angesteuert wird, können Sie selbst über ein Programmiermenü entscheiden.
Nothaltfunktion:
Führen Sie mit Ihrem Fahrzeug eine Vollbremsung durch und fahren hierbei schneller als 60 km/h, schaltet sich die Warnblinkanlage automatisch für sieben Sekunden an, um die hinter Ihnen fahrenden Fahrzeuge zu warnen. Ein denkbares Szenario ist das Bremsen an einem Stauende.
Chirpansteuerung:
Mit dieser Funktion ertönt beim Ent- und Verriegeln Ihres Fahrzeuges mit der originalen Funkfernbedienung ein akkustisches Signal (beim Öffnen ein Signal, beim Schließen zwei Signale. Durch das enthaltene Programmiermenü können Sie selbst auswählen, ob diese Funktion nur beim Öffnen, nur beim Schließen, bei beiden Aktionen oder gar nicht aktiviert werden soll. Dem Modul liegt kein Signalgeber bei. Es können jedoch alle 12V+ Signalgeber verwendet werden. Hierzu sind jedoch die aktuellen gesetzlichen Bestimmungen zu beachten.
Funktionen des Advanced Bordcomputers:
Funktionsweise:
Um den Advanced Bordcomputer zu aktivieren, muss der "BC-Taster" für eine Sekunde gehalten werden, sodass im Display ein Starttext erscheint. Das nun aktivierte Modul kann nun mit dem "BC-Taster" durch alle Anzeigewerte scrollen. Um das Modul wieder zu deaktivieren, muss der "BC-Taster" erneut für ca. eine Sekunde gedrückt gehalten werden. Die Anzeige des Moduls erlischt daraufhin und der "BC-Taster" kann wieder zum Scrollen im BMW-Menü verwendet werden. Die serienmäßige Funktion des "BC-Tasters" bleiben erhalten.
In diesem Modul sind folgende Funktionen vereint:
-
- Beispiel für eine Anzeige im Display: "Batt: 12.1V"

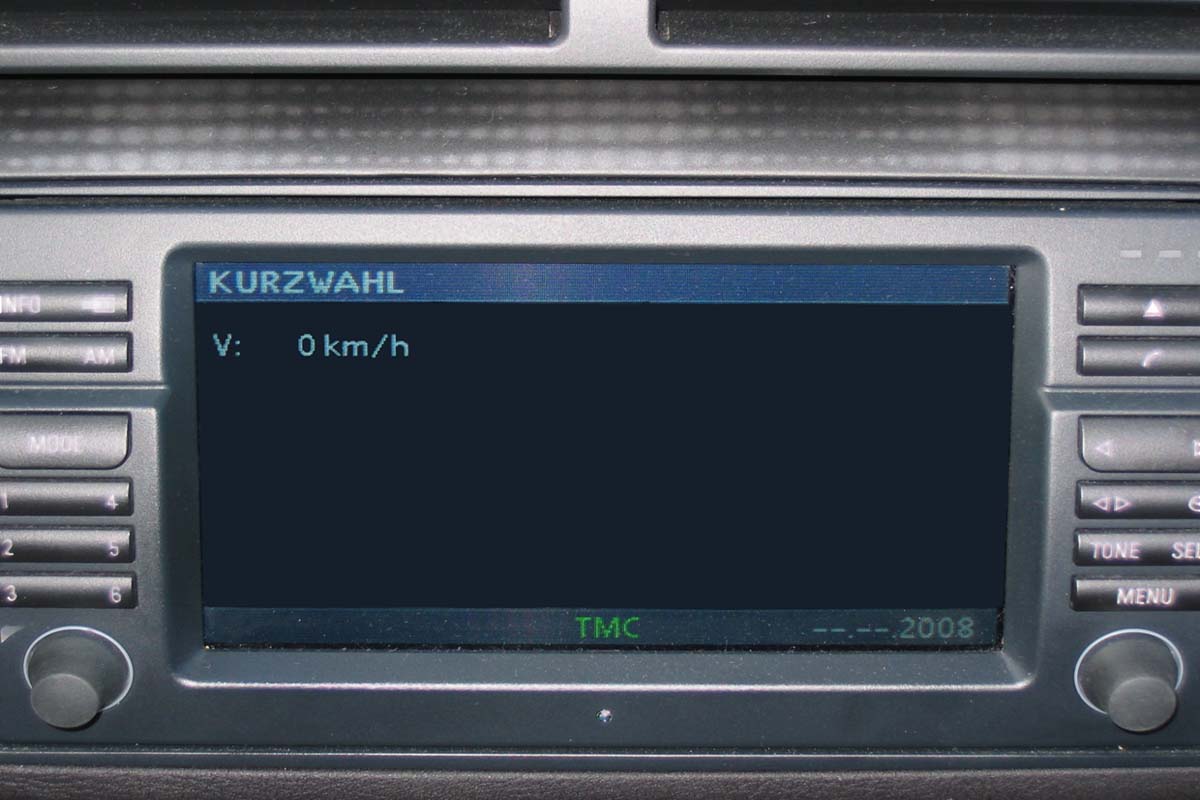

Beispiel für eine Anzeige im Display: "V:60 km/h"
Beispiel für eine Anzeige im Display: " RPM: 800"
- Beschleunigung (Auflösung in 100mG/s-Schritten)
Beispiel für eine Anzeige im Display: A: 200 mG"
Beispiel für eine Anzeige im Display: "Water: 90°C"
Beispiel für eine Anzeige im Display: "Oil: 80°C" - Voraussetzung ist ein verbauter Ölsensor !
Beispiel für eine Anzeige im Display: "KM:2,3 km"
Mit dieser Funktion werden die gefahrenen Kilometer gezählt. Mit dem Einstecken des Zündschlüssels wird der Zähler auf 0 gesetzt und die letzte Etappe gespeichert. Über den Wischerintervallschalter können die letzten vier Etappen abgerufen werden.
Beispiel für eine Anzeige im Display: "Time: 12:10"
Beim Einstecken des Zündschlüssels wird die Fahrzeit automatisch auf 0 zurück gesetzt, sodass im Display immer die aktuelle Fahrzeit angezeigt wird.
Durch das Modul werden keinerlei Funktionen des Fahrzeuges beeinflusst.
Hinweis:
Das Modul besitzt keine ABE. Aus diesem Grund sind bei der Benutzung die geltenden Regeln der Straßenverkehrsordnung zu beachten.Die Installation des Moduls geschieht ohne Spezialwerkzeug. Dank beiliegender Einbauanleitung kann das Modul auch ohne das Aufsuchen einer Fachwerkstatt verbaut werden.
Einbau:
Der Einbau kann von jedem selbst vorgenommen werden. Eine ausführliche, bebilderte Anleitung zeigt den Einbau Schritt für Schritt.
Lieferumfang:

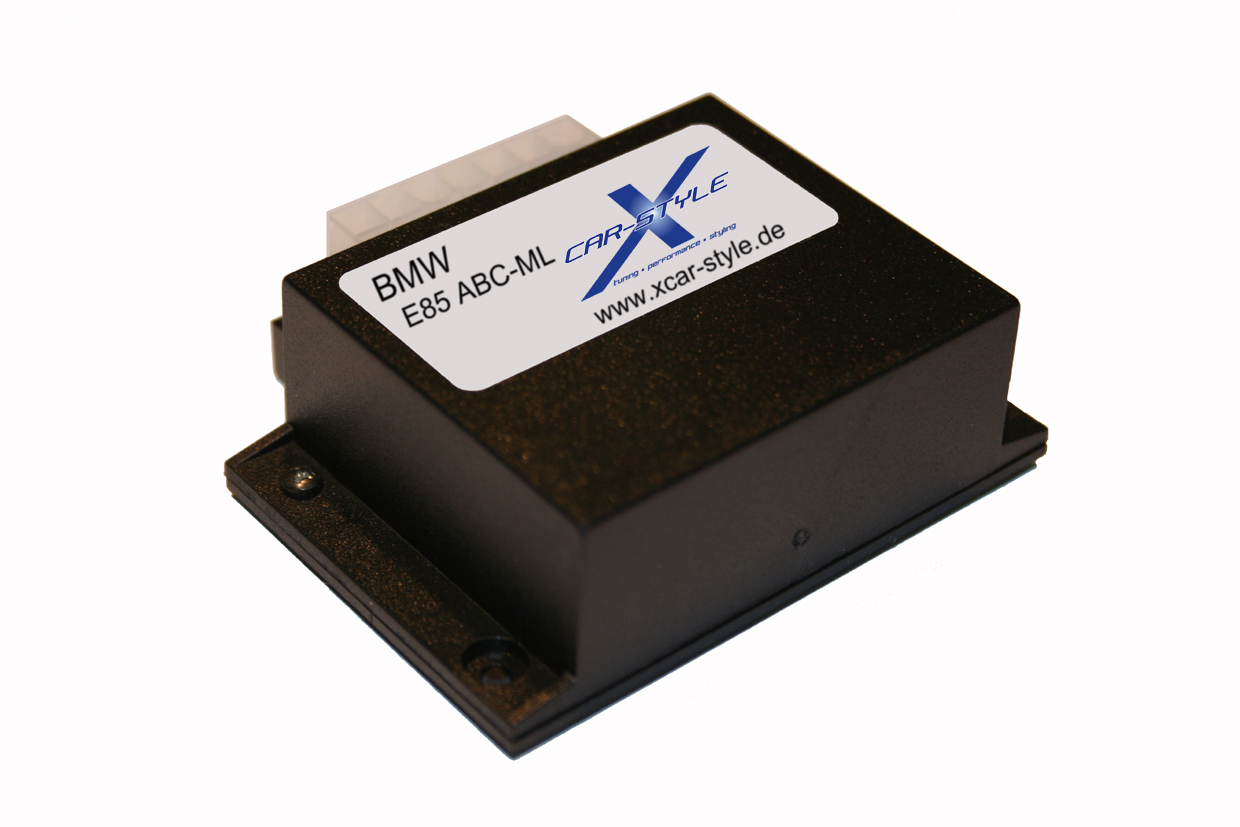

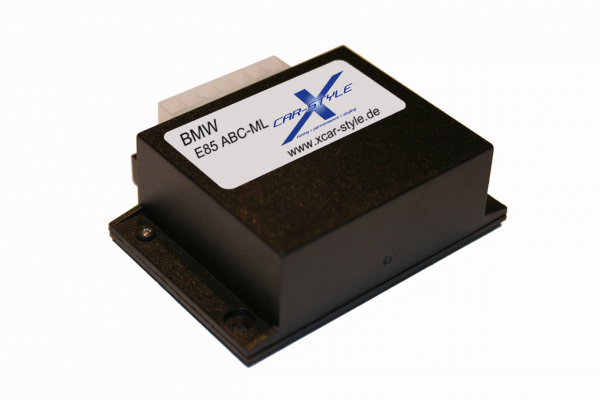

- Modul BMW Z4 (E85 / E86) ABC-ML
- Anschlussmaterial
- sehr detaillierte, bebilderte Einbau- und Bedienungsanleitung
Technische Daten:
Versorgungsspannung: 8-18V DC
Stromaufnahme: <1mA Ruhe / max. 70 mA Betrieb
Temperaturbereich: -40 °C bis +85 °C
Abmessungen (B x T x H): 68 x 58 x 24 mm
